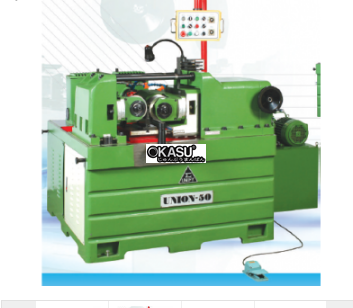

Thông số kỹ thuật Máy cán ren thủy lực Unify UM-16, UM-30, UM-40, UM-50, UM-75:
|
Máy cán ren thủy lực Unify |
UM-16 |
UM-30 |
UM-40 |
UM-50 |
UM-75 |
|
|
Đường kính chi tiết |
Ø2 ~ Ø16 mm |
Ø5 ~ Ø30 mm |
Ø6 ~ Ø40 mm |
Ø6 ~ Ø50 mm |
Ø10 ~ Ø75 mm |
|
|
Bước ren cán |
0.4P ~ 2.0P mm |
0.8P ~ 3.5P mm |
0.8P ~ 4.0P mm |
1.0P ~ 6.35P mm |
1.0P ~ 10P mm |
|
|
Chiều dài cán |
Cán ren cạn: 40mm Cán ren suốt: không giới hàn |
Cán ren cạn: 70mm Cán ren suốt: không giới hàn |
Cán ren cạn: 148mm Cán ren suốt: không giới hàn |
Cán ren cạn: 148mm Cán ren suốt: không giới hàn |
Cán ren cạn: 148mm Cán ren suốt: không giới hàn |
|
|
Tốc độ quay |
30-65 vòng/phút |
30-65 vòng/phút |
20-70 vòng/phút |
25-55 vòng/phút |
20-50 vòng/phút |
|
|
Kích thước trục cán |
OD |
Ø100 mm |
Ø145 mm |
Ø150 mm |
Ø180 mm |
Ø200 mm |
|
ID |
Ø50.5 mm |
Ø54 mm |
Ø54 mm |
Ø54 mm |
Ø70 mm |
|
|
W |
30 mm |
35 - 70 mm |
35 - 70 mm |
35 - 150 mm |
35 - 150 mm |
|
|
T-rãnh then |
8 x 4 mm |
10 x 5 mm |
10 x 5 mm |
10 x 5 mm |
10 x 5 mm |
|
|
Khoảng cách tâm giữa hai trục cán |
90 ~ 120 mm |
142 ~ 185 mm |
125 ~ 200 mm |
155 ~ 255 mm |
175 ~ 195 mm |
|
|
Sản lượng đầu ra |
8 ~ 30 cái/phút |
4 ~ 20 cái/phút |
4 ~ 20 cái/phút |
2 ~ 20 cái/phút |
2 ~ 20 cái/phút |
|
|
Độ nghiêng trục cán |
± 6° |
± 7° |
± 4° |
± 7° |
± 6° |
|
|
Công suất động cơ chính |
3 HP |
5 HP |
10 HP |
15 HP |
25 HP |
|
|
Công suất động cơ thủy lực |
2 HP |
3 HP |
5 HP |
5 HP |
7.5 HP |
|
|
Lực cán lớn nhất |
6 tấn |
17 tấn |
27 tấn |
40 tấn |
60 tấn |
|
|
Trọng lượng tịnh |
600 kg |
1220 kg |
2300 kg |
3600 kg |
6000 kg |
|
|
Kích thước máy đóng kiện |
1,430x1,150x1,400 mm |
1,700x1,270x1,600 mm |
1,430x1,150x1,400 mm |
1,900x2,300x2,300 mm |
2,600x2,600x2,400 mm |
|
