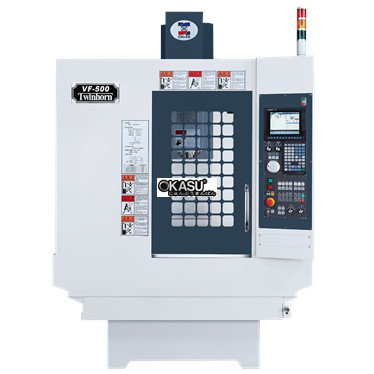

| Đơn vị | VF-500 | |
|---|---|---|
| Hệ điều hành :Fanuc 0i -MF (8,4" LCD/AIAPC) | ||
| Hành trình | ||
| Hành trình Trục X | mm | 500 |
| Hành trình Trục Y | mm | 380 |
| Hành trình Trục Z | mm | 400 |
| K/C từ đầu trục chính đến bàn máy | mm | 150~500 |
| Khoảng cách giữa các cột | mm | 435 |
| Bàn làm việc | ||
| Kích thước bàn làm việc | mm | 650*380 |
| Kích thước rãnh chữ T | 3*18T*125 | |
| Trọng tải max. của bàn làm việc | kg | 200 |
| Trục chính | ||
| Tốc độ trục chính | rpm | 20000 |
| Độ côn trục chính | BT30 | |
| Đường kính trục chính | mm | 100 |
| Công suất trục chính (10 min) | kw | 3.7/5.5 |
| Tốc độ dịch chuyển | ||
| Tốc độ trục X | mm/min | 48000 |
| Tốc độ trục Y/Z | mm/min | 48000 |
| Tốc độ trục X /Y | mm/min | 1-10000 |
| Động cơ trục XY | kw | 1,2 |
| Động cơ trục Z | kw | 1,8 |
| ATC | ||
| Hệ thống thay dao (ATC) | Arm kiểu 20T | |
| Số lượng dao trên đài dao | pcs | 20 |
| Đường kính dao liền kề lớn nhất | mm | 60 |
| Đường kính dao không liền kề lớn nhất | mm | 100 |
| Chiều dài dao lớn nhất | mm | 200 |
| Trọng lượng dao lớn nhất | kg | 3 |
| Độ chính xác | ||
| Độ chính xác vị trí | mm | P ± 0.003 |
| Độ chính xác lặp lại | mm | P ± 0.004/300 |
| Thông số khác | ||
| Kích thước máy (D*R*C) | 2220*2400*2430 | |
| Trọng lượng máy | kg | 2800 |
| Áp lực khí yêu cầu | kg/cm² | 6 |
| Điện năng tiêu thụ | KVA | 9 |
