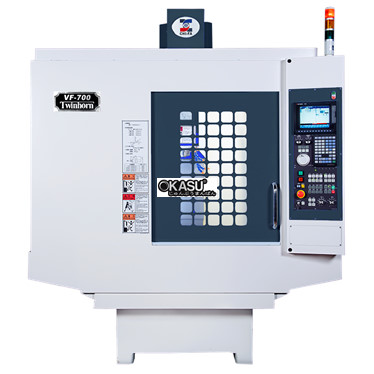

| Mô hình | VF-700 |
|---|---|
| Đột quỵ | |
| Trục X | 700mm |
| Trục Y | 400mm |
| Trục Z | 400mm |
| Mũi trục chính đến mặt bàn | 150 ~ 550mm |
| Trung tâm trục chính đến bề mặt đường ray trục Z | 427mm |
| Mặt đường ray trục Z đến tâm bàn | 245 ~ 625mm |
| Tốc độ cắt | |
| X, Y Axes | 48000mm / phút |
| Z Axis | 48000mm / phút |
| Cắt | 10000mm / phút |
| Đường kính trục vít và cao độ | D32 x P16 |
| Bàn làm việc | |
| Kích thước bảng | 850 x 400mm |
| Tối đaTải cho phép | 300kg |
| Số rãnh chữ T | 3 |
| Chiều rộng Pitch / T-slot | 100mm / 18mm |
| Headstock | |
| Phương pháp điều khiển trục chính | Điều khiển trực tiếp |
| Trục chính | BT-30 |
| Động cơ trục chính | 5HP |
| Trục chính OD | 50mm |
| Tốc độ trục chính | 12000 vòng / phút |
| ATC | |
| Loại ATC | Loại cánh tay (TT 1 giây) |
| Số dụng cụ | 20 |
| Tối đaTrọng lượng dụng cụ | 3kg |
| Tối đaĐường kính dụng cụ (Có công cụ điều chỉnh / Không có công cụ điều chỉnh) |
60 / 100mm |
| Tối đaChiều dài dụng cụ | 200mm |
| Chung | |
| Trọng lượng máy | 3100kg |
| Kích thước máy (W x D x H) | 2100 x 2400 x 2370mm |
| Định vị chính xác | 0,004mm / 300mm |
| Độ chính xác lặp lại | ± 0,003mm |
| Áp suất không khí yêu cầu | 6kg / cm2 |
