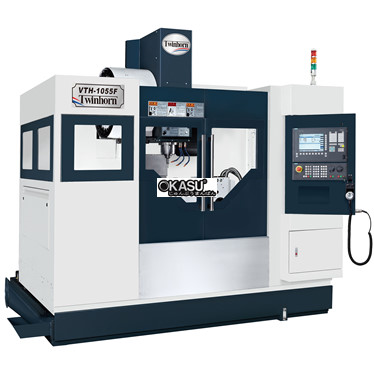

| Mô hình | VTH-1055F |
|---|---|
| Đột quỵ | |
| Trục X | 900mm |
| Trục Y | 520mm |
| Trục Z | 510mm |
| Trục A (nghiêng) | A = + 30 ° ~ - 120 ° |
| Trục C (xoay) | 360 ° |
| Đường kính trục Max.C | Φ400mm |
| Tốc độ trục tối đa | 25 vòng / phút |
| Kích thước bàn làm việc | Φ320mm |
| Kích thước khe chữ T | 12mm |
| Tải tối đa | 100kg |
| Con quay | |
| Mũi trục chính đến mặt bàn | 30 ~ 540mm |
| Tâm trục chính Đến mặt trước cột | 958mm |
| Phương pháp điều khiển trục chính | Đai lái xe |
| Trục chính | # 40 (BT / CAT / DIN) |
| Động cơ trục chính | (F): 11 / 15kW (S1-tiếp / S2 -15 phút); (M): 7,5 / 11kW (S1-cont./S2-30 phút) |
| Trục chính OD | 70mm |
| Tốc độ trục chính | 8000 vòng / phút |
| Cho ăn | |
| X, Y Axes Thức ăn nhanh | 48000mm / phút |
| Z Axis Thức ăn nhanh | 32000mm / phút |
| Cắt thức ăn chăn nuôi | 10000mm / phút |
| Đường kính trục vít và cao độ | D40 x P16/16/12 mm |
| ATC | |
| Loại ATC | Loại cánh tay |
| Số dụng cụ | 24 T |
| Tối đaTrọng lượng dụng cụ | 7 Kg |
| Tối đaĐường kính dụng cụ (Có công cụ điều chỉnh / Không có công cụ điều chỉnh) | 80mm / 125mm |
| Tối đaChiều dài dụng cụ | 300mm |
| Độ chính xác VDI 3441 (JIS B6338) | |
| Định vị trục X / Y / Z | ± 0,004mm / 300mm |
| Độ lặp lại trục X / Y / Z | ± 0,003mm |
| Định vị trục C | 20 " |
| Định vị trục A | 6 " |
| Độ lặp lại trục C | 20 " |
| Độ lặp lại trục A | 4" |
| Chung | |
| Áp suất không khí yêu cầu | 6kg / cm2 |
| Trọng lượng máy | 6500kg |
| Kích thước máy (W x D x H) | 2800 x2405 x 2800mm |
