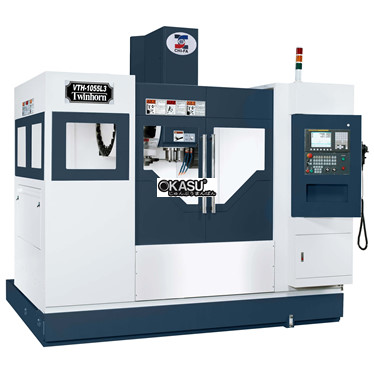

| Mô hình | VTH-1055L3 | VTH-1060L3 |
|---|---|---|
| Đột quỵ | ||
| Trục X | 1020mm | 1020mm |
| Trục Y | 550mm | 600mm |
| Trục Z | 510mm | 600mm |
| Mũi trục chính đến mặt bàn | 150 ~ 660mm | 150 ~ 750mm |
| Trung tâm trục chính đến bề mặt đường ray trục Z | 585mm | 627mm |
| Cho ăn | ||
| X, Y Axes | 48000mm / phút | |
| Z Axis | 32000mm / phút | |
| Cắt |
10000mm / phút |
|
| Đường kính trục vít và cao độ |
D40 x P16/16/12 |
|
| Bàn làm việc | ||
| Kích thước bảng | 1200 x 530mm | 1200 x 600mm |
| Tối đaTải cho phép | 600kg | |
| Số rãnh chữ T |
5 |
|
| Chiều rộng Pitch / T-slot | 100mm / 18mm | |
| Headstock | ||
| Phương pháp điều khiển trục chính | Đai lái xe | |
| Trục chính | # 40 (BT / CAT / DIN) | |
| Động cơ trục chính | (F): 11 / 15kW (S1-tiếp / S2 -15 phút); (M): 7,5 / 11kW (S1-cont./S2-30 phút) |
|
| Trục chính OD | 70mm | |
| Tốc độ trục chính | 8000 vòng / phút | |
| ATC | ||
| Loại ATC | Loại cánh tay | |
| Số dụng cụ | 24 T | |
| Tối đaTrọng lượng dụng cụ | 7Kg | |
| Tối đaĐường kính dụng cụ (Có công cụ điều chỉnh / Không có công cụ điều chỉnh) |
80mm / 125mm | |
| Tối đaChiều dài dụng cụ | 300mm | |
| Chung | ||
| Trọng lượng máy | 6500kg | 7000kg |
| Kích thước máy (W x D x H) | 2800 x 2405 x 2800mm | 3370 x 2765 x 2870mm |
| Định vị chính xác | ± 0,004mm / 300mm | |
| Độ chính xác lặp lại | ± 0,003mm | |
| Áp suất không khí yêu cầu | 6kg / cm2 |
|
