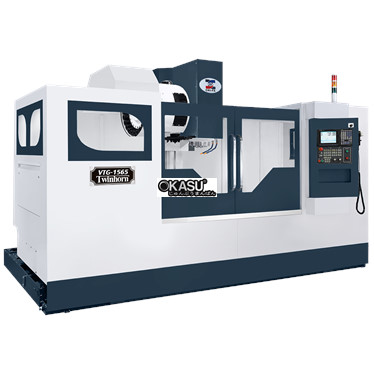

VTG-1565 |
|
|
DU LỊCH |
|
|
Trục X (mm) |
1500 |
|
Trục Y (mm) |
650 |
|
Trục Z (mm) |
620 |
|
Mũi trục chính đến mặt bàn (mm) |
100 ~ 720 |
|
Mặt bàn đến sàn (mm) |
915 |
|
Tâm trục chính đến bề mặt cột |
765 |
|
BÀN |
|
|
Kích thước tabe (mmxmm) |
1600x650 |
|
Tối đatải (kg) |
1000 |
|
Khe chữ T (Wid.xNo.xPit.) |
18mmx5x100mm |
|
CON QUAY |
|
|
Tốc độ trục chính (vòng / phút) |
Dây đai: 8000 / # 40 Bánh răng: 6000 / # 50 Bánh răng: 6000 |
|
Côn |
BT-40 / BT-50 |
|
NHANH |
|
|
Thức ăn nhanh (m / phút) |
36X36X30 (L3) / 24X24X20 (L & Gear) |
|
Cắt thức ăn (m / phút) |
1 ~ 10 |
|
ATC |
|
|
Loại công cụ |
BT40 / BT50 |
|
Kéo gậy |
MAS-P40T-1 (45º) / MSA-P50T-1 (45 °) |
|
Số dụng cụ |
BT-40: 24T / BT-50: 24T |
|
Tối đadụng cụ dia.w / wo công cụ liền kề |
BT-40: 80/150 / BT-50: 127/200 |
|
Tối đacông cụ leng.(mm) |
BT-40: 300 / BT-50: 350 |
|
Tối đatrọng lượng dụng cụ (kg) |
BT40 = 7kg / BT50 = 15kg |
|
ĐỘNG CƠ SPINDLE (30Min./Cont.) |
BT-40 Beltr điều khiển: 7,5 / 11 kW;BT-50 Dẫn động bằng bánh răng: 11/15 kW |
|
CHUNG |
|
|
Kích thước máy (mm) |
6000x3500 |
|
Dấu chân (mm) |
8200 |
|
Trọng lượng máy (kg) |
8000 |
