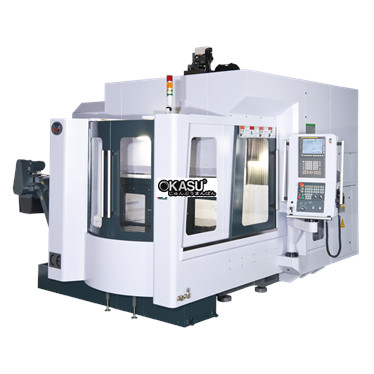

| Mô hình | VTW-755 |
|---|---|
| Đột quỵ | |
| Trục X | 750mm |
| Trục Y | 550mm |
| Trục Z | 500mm |
| Mũi trục chính đến mặt bàn | 100 ~ 600mm |
| Trung tâm trục chính đến bề mặt đường ray trục Z | 500mm |
| Cho ăn | |
| X, Y, Z Axes | 48000mm / phút (op. 60000 mm / phút) |
| Cắt | 10000mm / phút |
| Đường kính trục vít và cao độ | D40 x P16 |
| Hệ thống APC | |
| Số Pallet | 2 |
| Phương pháp thay đổi Pallet | Loại quay |
| Kích thước pallet | 750 x 500mm |
| Tối đaTải cho phép | 350kg x 2 |
| Thông số lỗ ren. | 35 M16 |
| Sân cỏ | 100mm |
| Headstock | |
| Phương pháp điều khiển trục chính | Được xây dựng trong |
| Trục chính | BT-40 |
| Động cơ trục chính | 7,5 / 15 (Thấp) 15 / 18,5 (Cao) |
| Tốc độ trục chính | 12000 vòng / phút |
| ATC | |
| Loại ATC | Loại cánh tay |
| Số dụng cụ | 30 |
| Tối đaTrọng lượng dụng cụ | 7kg |
| Tối đaĐường kính dụng cụ (Có công cụ điều chỉnh / Không có công cụ điều chỉnh) |
75 / 135mm |
| Tối đaChiều dài dụng cụ | 250mm |
| Thời gian thay đổi công cụ (TT) | 2 giây (50Hz); 1,8 giây (60Hz) |
| Chung | |
| Trọng lượng máy | 10000kg |
| Kích thước máy (W x D x H) | 3480 x 2800 x 2900mm |
