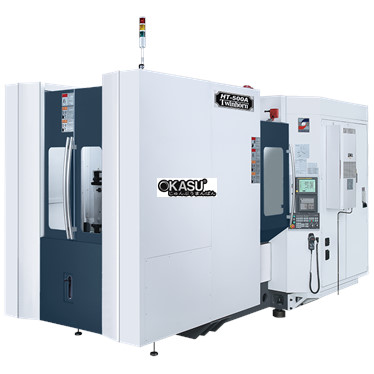

| Mô hình | HT-500A |
|---|---|
| Đột quỵ | |
| Trục X | 800mm |
| Trục Y | 800mm |
| Trục Z | 800mm |
| Mũi trục chính để bàn giữa | 150 ~ 950 mm |
| Mũi trục chính đến mặt bàn | 120 ~ 920 mm |
| Cho ăn | |
| Thức ăn nhanh 3 trục (X / Y / Z) | 36000/36000/36000 mm / mm |
| Gia tốc 3 trục (X / Y / Z) | 1/1 G |
| Cắt thức ăn chăn nuôi | 20000mm / phút |
| Đường kính trục vít và cao độ | D45 x P16/12/16 |
| Bàn xoay | |
| Kích thước bảng | 500 x 500 mm |
| Tối đaTải cho phép | 600kg |
| Tối thiểu.Chỉ số bằng cấp | 0,001˚ |
| Thông số lỗ ren (Dia.xthread Pit.xDepthxPit.) | M16 x 2 x 33 x 100mm |
| Xoay vòng thời gian | 3,6 giây / vòng quay. |
| Lực kẹp bàn quay | 350 kg-m |
| Lực kẹp Pallet | 2000kg |
| Headstock | |
| Phương pháp điều khiển trục chính | Điều khiển tích hợp |
| Trục chính | BT-40 |
| Động cơ trục chính | (F): 18,5 / 22kW (tiếp 15 phút); (M): 22 / 30kW (tiếp 15 phút) |
| Trục chính OD | 70mm |
| Tốc độ trục chính | 10000 vòng / phút |
| ATC | |
| Loại ATC | Loại cánh tay |
| Số dụng cụ | 40 |
| Tối đaTrọng lượng dụng cụ | 11kg |
| Tối đaĐường kính dụng cụ (Có công cụ điều chỉnh / Không có công cụ điều chỉnh) |
95/200 mm |
| Tối đaChiều dài dụng cụ | 400mm |
| Thời gian trao đổi công cụ (TT) | 1,5 giây |
| Thời gian trao đổi công cụ (CC) | 4,5 giây |
| Loại APC | |
| Loại APC | Trao đổi luân phiên |
| Số Pallet | 2 |
| Tối đaĐường kính cố định | 750mm |
| Tối đaChiều cao cố định | 900mm |
| Bề mặt pallet để mặt đất | 1150mm |
| Thời gian trao đổi Pallet | 11 giây |
| Chung | |
| Trọng lượng máy | 13500kg |
| Kích thước máy (W x D x H) | 3100 x 6100 x 3000mm |
| Định vị chính xác | ± 0,004mm / 300mm |
| Độ chính xác lặp lại | ± 0,003mm |
| Áp suất không khí yêu cầu | 6kg / cm2 |
