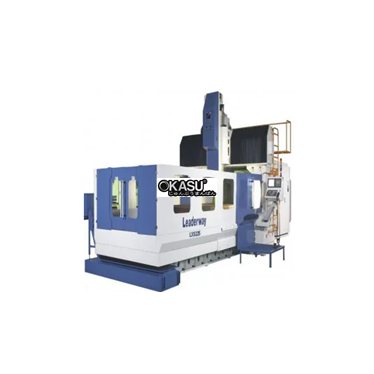

Máy phay CNC Đài Loan LEADERWAY LX – 5225
Thông số kỹ thuật
|
Thông Số Kỹ Thuật |
Đơn vị |
LX5225 |
|
|
TRỤC CHÍNH |
Côn trục chính |
BT50 |
|
| Tốc độ trục chính |
vòng/phút |
6,000 (Gear Box) |
|
|
BÀN LÀM VIỆC |
Kích thước bàn |
mm |
5,000 x 2,300 |
| Kích thước rãnh chữ T |
mm (inch) |
11 – 22T x 200 |
|
| Khoảng cách từ bàn làm việc đến mặt sàn |
mm |
905 |
|
| Khối lượng phôi lớn nhất |
kg |
18,000 |
|
|
HÀNH TRÌNH &TỐC ĐỘ |
Trục X |
mm |
5,200 |
|
Trục Y |
mm |
2,500 |
|
|
Trục Z |
mm |
1,000 |
|
| Khoảng cách từ lỗ côn trục chính tới mặt bàn |
mm |
200 – 1,200 |
|
| Khoảng cách từ tâm trục chính đến ray trên cột |
mm |
377 |
|
| Chạy dao nhanh các trục X/Y/Z |
m/phút |
10/10/10 |
|
| Tốc độ chạy dao khi gia công X/Y/Z |
m/phút |
1 – 5 |
|
|
HỆ THỐNG THAY DAO TỰ ĐỘNG |
Số lượng dao trên ổ dao |
ổ |
32 |
| Đường kính dao lớn nhất trên ổ dao khi không có dao ở ổ dao liền kề |
mm |
215 |
|
| Đường kính dao lớn nhất trên ổ dao khi có đầy đủ dao trên ổ dao |
mm |
125 |
|
| Khối lượng dao lớn nhất |
kg |
14 |
|
| Kiểu hệ thống thay dao |
Kiểu tay gắp CAM chủ động |
||
|
ĐỘ CHÍNH XÁC |
Sai số vị trí |
mm |
VDI/DGQ 3441 0.02 |
| Sai số lặp lại |
mm |
VDI/DGQ
3441 Ps max 0.02 |
|
|
CÁC THÔNG SỐ KHÁC |
Chiều cao máy |
mm |
4,521 |
| Kích thước máy |
mm |
13,065 x 5,500 |
|
| Khối lượng máy |
kg |
46,000 (101,200) |
|
| Áp suất khí |
bar |
6 |
|
| Công suất nguồn |
kVA |
40 |
|
| Bộ điều khiển |
18iMC |
||
| Màn hình hiển thị |
10.4” color |
||
