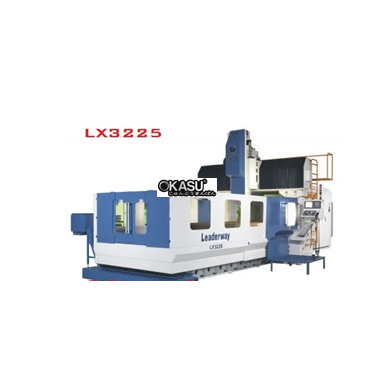

Thông số kỹ thuật máy phay CNC Đài Loan LEADERWAY LX3225
|
Thông Số |
Đơn vị | LX3225 | |
| TRỤC CHÍNH | Côn trục chính | # 50 | |
| Công suất | Kw(hp) | 15(20) | |
| Tốc độ trục chính | Vòng/phút | 6,000(Gear Box) | |
| BÀN LÀM VIỆC | Kích thước bàn | mm | 3,000×2,300 |
| Kích thước rãnh chữ T | mm(in) | 11-22Tx200 | |
| Khoảng cách từ bàn làm việc đến mặt sàn | mm | 905 | |
| Khối lượng phôi lớn nhất | kg | 12,000 | |
| HÀNH TRÌNH
&TỐC ĐỘ |
Trục X | mm | 3,200 |
| Trục Y | mm | 2,500 | |
| Trục Z | mm | 1,000 | |
| Khoảng cách từ lỗ côn trục chính tới mặt bàn | mm | 200-1,200 | |
| Khoảng cách từ tâm trục chính đến ray trên cột | mm | 377 | |
| Chạy dao nhanh các trục X/Y/Z | m/phút | 15/15/10 | |
| Tốc độ chạy dao khi gia công X/Y/Z | m/phút | 1-5 | |
| HỆ THỐNG THAY DAO TỰ ĐỘNG | Số lượng dao trên ổ dao | 32 | |
| Đường kính dao lớn nhất trên ổ dao khi không có dao ở ổ dao liền kề | mm | 215 | |
| Đường kính dao lớn nhất trên ổ dao khi có đầy đủ dao trên ổ dao | mm | 125 | |
| Khối lượng dao lớn nhất | kg | 14 | |
| Kiểu hệ thống thay dao | Kiểu tay gắp CAM chủ động | ||
| ĐỘ CHÍNH XÁC | Sai số vị trí | mm | VDI/DGQ
3441 0.02 |
| Sai số lặp lại | mm | VDI/DGQ
3441 Ps max 0.02 |
|
| CÁC THÔNG SỐ KHÁC | Chiều cao máy | mm(in) | 4,521(178”) |
| Kích thước máy(WxL) | mm | 5,500×9,065 | |
| Khối lượng máy | kg | 34,000 | |
| Áp suất khí | bar | 6 | |
| Công suất nguồn | KVA | 40 | |
| Bộ điều khiển | 18iMC | ||
| Màn hình hiển thị | 10.4” color | ||
