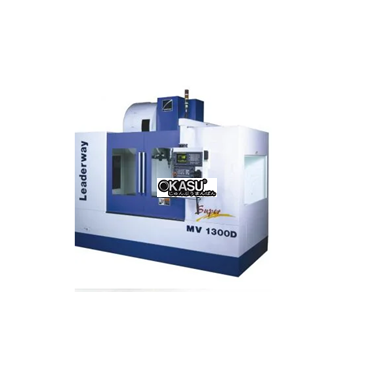

Máy phay CNC Đài Loan LEADERWAY MV-1300D
Thông số kỹ thuật
|
Thông Số Kỹ Thuật |
Đơn vị |
MV1300D |
|
|
TRỤC CHÍNH |
Côn trục chính |
BT50 |
|
| Tốc độ trục chính |
vòng/phút |
6,000 |
|
|
BÀN LÀM VIỆC |
Kích thước bàn |
mm |
1,500 x 620 |
| Kích thước rãnh chữ T |
mm (inch) |
5 – 18T x 125 |
|
| Khoảng cách từ bàn làm việc đến mặt sàn |
mm |
1,020 |
|
| Khối lượng phôi lớn nhất |
kg |
1,200 |
|
|
HÀNH TRÌNH&TỐC ĐỘ |
Trục X |
mm |
1,300 |
| Trục Y |
mm |
610 |
|
| Trục Z |
mm |
600 |
|
| Khoảng cách từ lỗ côn trục chính tới mặt bàn |
mm |
90 – 690 |
|
| Khoảng cách từ tâm trục chính đến ray trên cột |
mm |
641 |
|
|
Chạy dao nhanh các trục X/Y/Z |
m/phút |
20/20/18 |
|
| Tốc độ chạy dao khi gia công X/Y/Z |
m/phút |
1 – 10 |
|
|
HỆ THỐNG THAY DAO TỰ ĐỘNG |
Số lượng dao trên ổ dao |
ổ |
24 |
| Đường kính dao lớn nhất trên ổ dao khi có đầy đủ dao trên ổ dao |
mm |
120 |
|
| Khối lượng dao lớn nhất |
kg |
15 |
|
| Kiểu hệ thống thay dao |
Kiểu tay gắp CAM chủ động |
||
|
ĐỘ CHÍNH XÁC |
Sai số vị trí |
mm |
P ± 0.008 |
| Sai số lặp lại |
mm |
Ps ± 0.005 | |
|
CÁC THÔNG SỐ KHÁC |
Chiều cao máy |
mm |
2, 905 |
| Kích thước máy |
mm |
3, 325 x 3,770 |
|
| Khối lượng máy |
kg |
8, 200 |
|
| Áp suất khí |
bar |
6 |
|
|
Công suất nguồn |
kVA |
25 |
|
| Bộ điều khiển |
Fanuc 0iMD |
||
| Màn hình hiển thị |
8. 4” color |
||
