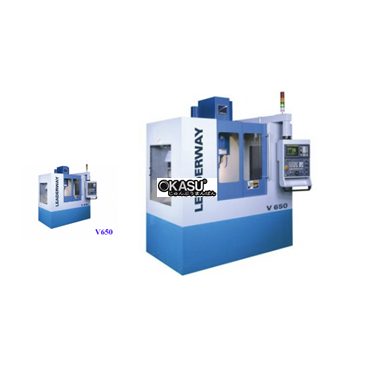

Máy phay CNC Đài Loan LEADERWAY V-650
|
Thông Số |
Đơn vị |
V650(V2516) |
|
|
TRỤC CHÍNH |
Côn trục chính |
BT40 |
|
| Tốc độ trục chính |
Vòng/phút |
10,000 |
|
|
BÀN LÀM VIỆC |
Kích thước bàn |
mm |
770×400 |
| Kích thước rãnh chữ T |
mm |
3-18Tx125 |
|
| Khoảng cách từ bàn làm việc đến mặt sàn |
mm |
950 |
|
| Khối lượng phôi lớn nhất |
kg |
300 |
|
|
HÀNH TRÌNH &TỐC ĐỘ |
Trục X |
mm |
650 |
| Trục Y |
mm |
410 |
|
| Trục Z |
mm |
500 |
|
| Khoảng cách từ lỗ côn trục chính tới mặt bàn |
mm |
125-625 |
|
| Khoảng cách từ tâm trục chính đến ray trên cột |
mm |
420 |
|
| Chạy dao nhanh các trục X/Y/Z |
m/phút |
36/36/30 |
|
| Tốc độ chạy dao khi gia công X/Y/Z |
m/phút |
1-10 |
|
|
HỆ THỐNG THAY DAO TỰ ĐỘNG |
Số lượng dao trên ổ dao |
ổ |
16 |
| Đường kính dao lớn nhất trên ổ dao khi không có dao ở ổ dao liền kề |
mm |
125 |
|
| Đường kính dao lớn nhất trên ổ dao khi có đầy đủ dao trên ổ dao |
mm |
100 |
|
| Khối lượng dao lớn nhất |
kg |
7 |
|
| Kiểu hệ thống thay dao |
Kiểu tang trống |
||
|
ĐỘ CHÍNH XÁC |
Sai số vị trí |
mm |
VDI/DGQ 3441 0.015 |
| Sai số lặp lại |
mm |
VDI/DGQ 3441 Ps max 0.01 |
|
|
CÁC THÔNG SỐ KHÁC |
Chiều cao máy |
mm |
2,560 |
| Kích thước máy (WxL) |
mm |
2,311 x 3, 194 |
|
| Khối lượng máy |
kg |
4,000 |
|
| Áp suất khí |
bar |
6 |
|
| Công suất nguồn |
kVA |
15 |
|
| Bộ điều khiển |
Fanuc 0iMD |
||
| Màn hình hiển thị |
8. 4” Color |
||
