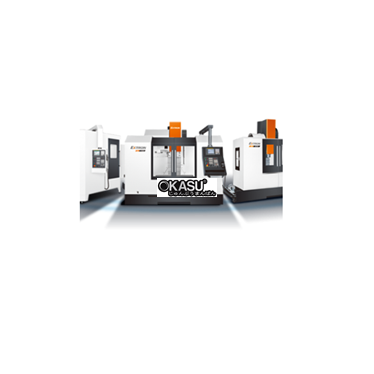

• may phay cnc extron l1320 hinh 1

Máy phay CNC Extron L1320

0
Mã sản phẩm: L1320

  • Hà Nội - 0906 066 638

    0902 226 3580902 226 358Thùy Chi

    0906 066 6380906 066 638Khôi Nguyên

  • TP.HCM - 0967 458 568

    09674585680967458568Quang Được

    09022263590902226359Nguyên Khôi

Thông số kỹ thuật Máy phay CNC Extron L1060/L1320

Thông Số

L1060

L1320
Hành trình
Hành trình trục X (mm)

1,060

1,320
Hành trình trục Y (mm)

610

710
Hành trình trục Z (mm)

680

700
Khoảng cách từ tâm trục chính đến ray trên cột (mm)

671

782
Khoảng cách từ lỗ côn trục chính tới mặt bàn (mm)

140 ~ 820

BT40:

130 ~ 830

BT50:

95 ~ 795
Bàn làm việc
Kích thước bàn (mm)

1,258 x 510

1,520 x 700
Kích thước rãnh chữ T (WxNxD) (mm)

18 x 4 x 100

18 x 4 x 145
Tải trọng lớn nhất trên bàn (kg)

700

1,500
Trục chính
Kiểu côn trục chính

BT40

BT50
Tốc độ trục chính (vòng/phút)

8,000 (Opt. 10,000/15,000)

8,000

(Opt. 10,000)

6,000

(Opt. 8,000)
Công suất động cơ(cont. / 30 phút) (kw)

7. 5 / 11

11 / 15
(Opt. 15 / 18. 5)

15 / 18. 5
Tốc độ chạy dao
Tốc độ chạy dao nhanh trục X (m/phút)

30
Tốc độ chạy dao nhanh trục Y (m/phút)

30
Tốc độ chạy dao nhanh trục Z (m/phút)

24
Tốc độ cắt khi có tải (m/phút)

10
Hệ thống thay dao tự động
Số lượng dao

Kiểu tay gắp 24 (Opt. 30)

Tay máy 24 (Opt. 40)
Đường kính dao lớn nhất (mm)

Ø 80 / Ø 150

Ø 80 / Ø 150

Ø 105 / Ø 220
Chiều dài dao lớn nhất (mm)

300

350
Tải trọng dao lớn nhất (kg)

30

15
Độ chính xác
Sai số vị trí (JIS B 6338)

± 0.010 mm /Toàn bộ hành trình
Sai số vị trí (VDI 3441)

P ≤ 0.010 mm/ Toàn bộ hành trình
Sai số lặp lại (JIS B 6338)

± 0.003 mm
Sai số lặp lại (VDI 3441)

Psmax ≤ 0.005 mm
Các thông số khác
Nguồn yêu cầu

32 kVA

42 kVA

48 kVA
Áp suất khí nén tối thiểu (kg/cm2)

5 ~ 8 (5)
Dung tích thùng chứa dung dịch làm mát (lít)

240 (1 HP)
Khối lượng máy (kg)

6, 500

8, 500
