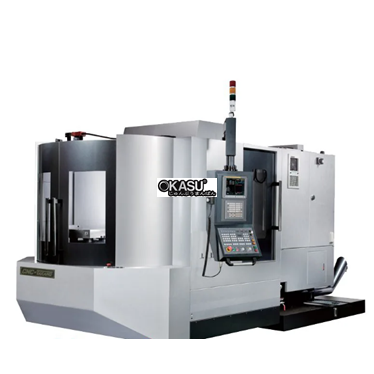

Thông số kỹ thuật Máy phay CNC HMC-500A/500B
|
Thông Số |
HMC-500A |
HMC-500B |
||
| BÀN MÁY | Kích thước bàn(mm) & số lượng |
500×500 |
500x500x2 |
|
| Kích thước vít và bước vít |
M16x2 |
M16x2 |
||
| Thông số bàn chia độ |
1 / 0.001 (OPT. ) |
0.001 / 1 (OPT. ) |
||
| HÀNH TRÌNH | Hành trình trục X/Y/Z(mm) |
650/560/560 |
||
| Khoảng cách từ tâm trục chính tới mặt bàn (mm) |
50-610 |
|||
| Khoảng cách từ lỗ côn trục chính tới tâm bàn (mm) |
100~660 |
|||
| TRỤC CHÍNH | Kiểu côn trục chính |
ISO40 |
||
| Tốc độ trục chính (vòng/phút) |
40-8000 vòng/ phút (Bánh răng 2 cấp) |
|||
| Công suất trục chính |
11/15 kw |
|||
| TỐC ĐỘ CHẠY DAO | Chạy dao nhanh các trục(X/Y/Z) (m/phút) |
30/30/24 |
||
| Chạy dao nhanh khi gia công (X/Y/Z) mm/phút |
1-10,000 |
|||
| Công suất động cơ các trục X/Y/Z/B |
2. 5/2. 5 kw |
|||
| Công suất động cơ trục Z |
2. 5 kw |
|||
| Công suất trục B |
2. 5 kw |
|||
| HỆ THỐNG THAY DAO
TỰ ĐỘNG |
Kiểu thay dao |
BT40/CAT40 |
||
| Số lượng dao |
40 dao |
|||
| Đường kính dao lớn nhất |
Ø 76 mm |
|||
| Chiều dài dao lớn nhất |
300 mm |
|||
| Khối lượng dao lớn nhất |
8 kg |
|||
| CÁC THÔNG SỐ KHÁC | Áp suất khí nén |
6 kg |
||
| Công suất yêu cầu |
40 KVA |
|||
| Khối lượng máy |
6, 500 kg |
6, 700 kg |
||
| Kích thước máy(LxWxH)mm |
3,055 x 4,560 x 2,425 |
3,055 x 5, 445 x 2,425 |
||
