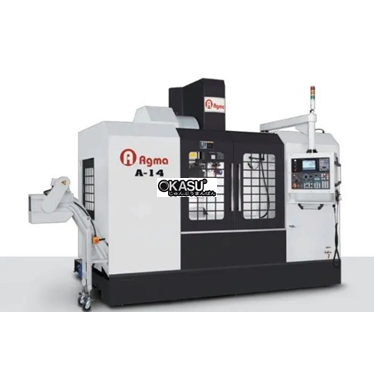

Thông số kỹ thuật máy phay Agma A-14
|
Thông số kỹ thuật |
Đơn vị |
A-14 |
|
|
Trục chính |
Kiểu trục chính |
BT40 |
|
|
Truyền động |
Đai răng |
||
|
Tốc độ trục chính |
Vòng/phút |
8000 |
|
|
Đường kính trục |
mm |
150 |
|
|
Bàn máy |
Kích thước bàn |
mm |
1550 x 700 |
|
Rãnh chữ T |
mm |
5x18x125 |
|
|
Tải trọng bàn |
kg |
1400 |
|
|
Hành trình và tốc độ cắt |
Trục X/Y/Z |
mm |
1400x700x700 |
|
Mũi trục đến bàn máy |
mm |
120~820 |
|
|
Tâm trục tới cột |
mm |
820 |
|
|
Chạy dao nhanh (X/Y/Z) |
m/phút |
32/32/24 |
|
|
Tốc độ cắt (X,Y,Z) |
Mm/min |
1~10000 |
|
|
ATC |
ổ dao |
ổ |
24 |
|
Chiều dài dao lớn nhất |
mm |
300 |
|
|
Khối lượng dao lớn nhất |
kg |
7 |
|
|
Kiểu thay dao tự động |
Tay máy |
||
|
Công suất |
Trục chính |
kw |
7,5/11 |
|
Trục X/Y/Z |
kw |
4/4/7 |
|
|
Thông số khác |
Chiều cao máy |
mm |
3200 |
|
Dài x rộng |
mm |
3800×3350 |
|
|
Khối lượng máy |
kg |
10000 |
|
|
Bộ điều khiển |
Fanuc OiMF |
