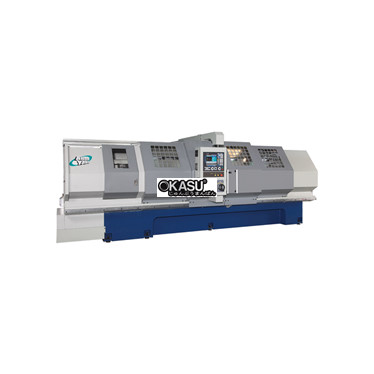

| NGƯỜI MẪU | DY-530C | DY-630C | DY-730C | |
|---|---|---|---|---|
| Khả năng gia công | Khoảng cách giữa các trung tâm | 1000/1500/2000/3000/4000 | ||
| Lung lay trên giường | 530mm | 630 mm | 730mm | |
| Swing Over Cross Slide | 310 mm | 410 mm | 510mm | |
| GIƯỜNG | Chiều rộng | 435 mm | ||
| trục chính | mũi trục chính | D1 - 8, 104 mm: L: 50 - 300, H: 300 - 2000 vòng/phút D1 - 11, 130 mm: L: 50 - 300, H: 300 - 1500 vòng/phút |
||
| lỗ khoan trục chính | ||||
| Tốc độ trục chính (rpm) | ||||
| côn trục chính | MT10 hoặc MT15 | |||
| Du lịch | Hành trình chéo (Trục X) | 360mm | ||
| Hành trình dọc (Trục Z) | 700/1200/1700/2700/3700mm | |||
| nguồn cấp dữ liệu | Di chuyển nhanh trục X | 5 triệu/phút | ||
| Di chuyển nhanh trục Z | 7,5 M/phút | |||
| Cắt tốc độ nguồn cấp dữ liệu | 0,001 - 500 mm/vòng (0,0004" - 20"/vòng) | |||
| động cơ | Động cơ chính | 20 mã lực | ||
| biến tần | 20 mã lực | |||
| Động cơ Servo trục X | Động cơ servo Siemens hoặc Fanuc hoặc Fagor AC FXM53 / 2,49 kw, 11,9 Nm / 2000 vòng / phút |
|||
| Động cơ Servo trục Z | Động cơ servo Siemens hoặc Fanuc hoặc Fagor AC FXM73 / 4,36 kw, 20,8 Nm / 2000 vòng / phút |
|||
| Bơm dầu | 80 W | |||
| Bơm nước làm mát | 1/2 mã lực | |||
| Bơm bể thủy lực (Tùy chọn) | 3 Mã lực (2,2 kw) | |||
| Dung tích bồn | Bình thủy lực (Tùy chọn) | 20 lít | ||
| bơm bôi trơn | 2 L | |||
| bóng vít | Đường kính trục X | 25 mm / bước 5 | ||
| Đường kính trục Z | 50 mm / bước 10 | |||
| ụ | đường kính lông ngỗng | 90 mm | ||
| du lịch lông ngỗng | 203 mm | |||
| bút lông côn | MT5 | |||
| Chiều dài (mm) | 3390/3890/4390/5390/6390 | |||
| Chiều rộng (mm) | 2180 | |||
| Chiều cao (mm) | 1730 | |||
| Tây Bắc (kg) | 3500/3650/3800/4100/4500 | |||
