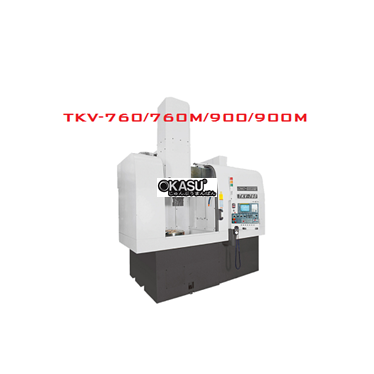

Thông số kỹ thuật Máy tiện CNC Đài Loan TAKANG TKV-760/760M /900/900M
| Thông Số/Kiểu Máy | TKV-760 | TKV-760M | TKV-900 | TKV-900M | |
| Khả năng làm việc | Đường kính vật tiện lớn nhất | 850 mm (33. 4″) | 950 mm (37.4″) | ||
| Đường kính tiện lớn nhất | 850 mm (33. 4″) | 950 mm (37.4″) | |||
| khoảng cách từ trụ trượt đến bàn làm việc | 925 mm (36. 4″) | ||||
| Chiều cao tiện lớn nhất | 650 mm (25. 5″) | ||||
| Khối lượng phôi lớn nhất | 1,500 kgs | 2,000 kgs | |||
| Trục chính | Đường kính bàn làm việc (mâm cặp tay) |
610 mm (24″) | 800 mm (31. 4″) | ||
| Tốc độ bàn làm việc (vg/phút) | 5 – 700 | 5 – 600 | |||
| Tốc độ hộp số | 2 Steps | – | 2 Steps | – | |
| Mũi trục chính | A2 – 11 | ||||
| Tốc độ điều khiển dao trục chính | – | 50 – 2,250 vòng/phút | – | 50 – 2,250 vòng/phút | |
| Hệ thống thay dao tự động | Số vị trí dao | 12 | |||
| Kích thước dao | 25 mm (0.9”), 32 mm (1. 2”) | ||||
| Mặt cắt ngang của trụ trượt
mm-inch |
200 x 200 (7. 8″x7. 8″) |
220 x 220 (8. 6″x8. 6″) |
200 x 200 (7. 8″x7. 8″) |
220 x 220 (8. 6″x8. 6″) |
|
| Hành trình | Chạy dao nhanh trục X | 10 M/phút | |||
| Chạy dao nhanh trục Z | 10 M/phút | ||||
| Hành trình ngang (trục X) | – 100 + 650 mm
(- 3. 9″+25. 5″) |
– 100 + 750 mm (- 3. 9″ +29. 5″) |
|||
| Hành trình dọc (trục Z) | 600 mm (23. 6″) | ||||
| Lượng ăn dao | 0.001 – 500 mm/phút | ||||
| Lượng ăn dao vượt quá | 0 – 150 % | ||||
| Hành trình ray chữ thập | Bị cố định | ||||
| Bộ điều khiển hành trình ray chữ thập | Fanuc 0i – T | ||||
| Động Cơ | Động cơ trục chính (Cont. / 30 phút) |
18. 5 / 22 kw | 30 / 37 kw | 18. 5 / 22 kw | 30/37 kw |
| Động cơ dao(Trục X/Z) | 4 / 4 kw | ||||
| Điều khiển động cơ dao | – | AC 11 / 15 kw | – | AC 11 / 15 kw | |
| Công suất yêu cầu | 40 KVA | 55 KVA | 40 KVA | 55 KVA | |
| Kích thước máy | Kích thước máy (L x W) | 3, 450 x 3,600 mm | 3, 450 x 3,600 mm | ||
| Chiều cao | 4,500 mm | 4,500 mm | |||
| Khối lượng tịnh | 12,500 kgs | 13, 500 kgs | |||
