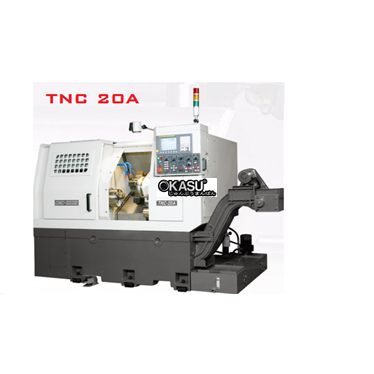

Thông số kỹ thuật máy tiện CNC Đài Loan Takang TNC 20A/20AL/30N series
|
Models |
Thông Số |
TNC-20A / 20 AL |
|
Khả năng làm việc |
Đường kính tiện qua băng |
Ø 460 mm (18. 1”) |
|
Đường kính tiện qua bàn xe dao |
Ø 280 mm (11″) |
|
|
Khoảng chống tâm |
460 / 660 mm (18. 1” / 26”) |
|
|
Đường kính cắt |
Ø 270 mm (10.6”) Direct / |
|
|
Chấu kẹp thủy lực |
Ø210 mm (8″) |
|
|
Đường kính thanh phôi |
Ø 52 mm (2”) / OPT Ø 65 mm (2. 6”) |
|
|
Kích thước bàn xe dao |
360 mm (14. 2”) |
|
|
Góc xiên bàn xe dao |
30 độ |
|
|
Trục chính |
Kiểu cổ trục chính |
A2-6 |
|
Lỗ trục chính |
Ø 62 mm (2. 4”) / OPT Ø 75 mm (3”) |
|
|
Côn trục chính |
1/20 |
|
|
Tốc độ trục chính |
40-4,000 vòng/phút |
|
|
Động cơ trục chính |
FANUC β18ip (9 / 11 kw) |
|
|
Đường kính trục chính (OD) |
Ø 100 mm (3. 9”) |
|
|
Đài dao |
Kiểu đài dao |
Đài dao thủy lực / Đài dao servo(OPT) |
|
Đài dao (OD) (tool station & size (OD) |
8, 25 x 25 mm (1” x 1”) |
|
|
Hành trình trục X |
150 mm (5. 9”) |
|
|
Hành trình trục Z |
400 / 640 mm (15. 7” / 25. 2”) |
|
|
Chạy dao nhanh |
X: 15 M / Min |
|
|
Đường kính lỗ gá dao |
Ø 32 mm (1. 3”) |
|
|
Ụ động |
Hành trình ụ động |
240 / 480 mm (9. 4” / 18. 9”) |
|
Hành trình ống (Quill travel) |
80 mm (3. 1”) |
|
|
Đường kính ống trên ụ |
Ø 70 mm (2. 8”) |
|
|
Dạng côn ống |
MT4 |
|
|
Động Cơ |
Công suất trục X |
1. 8 kw |
|
Công suất trục Z |
1. 8 kw |
|
|
Công suất bơm làm mát |
0.37 kw |
|
|
Động cơ thủy lực |
1. 5 kw |
|
|
Các thông số khác |
Công suất yêu cầu |
22 KVA |
|
Đường kính vít me trục X |
Ø 32 mm (1. 3”) |
|
|
Đường kính vít me trục Z |
Ø 36 mm (1. 4”) |
|
|
Kích thước máy |
3110 / 3350 x 2000 x 2050 mm |
|
|
Trọng lượng máy |
4,000 / 4, 600 kgs |
