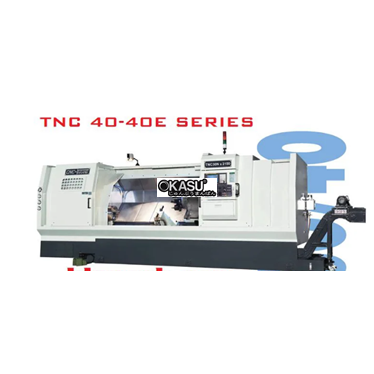

Thông số kỹ thuật máy tiện CNC Đài Loan TAKANG TNC 40N/40NE
|
Thông Số/Kiểu Máy |
TNC-40N |
TNC-40NL |
|
| Khả năng
làm việc của máy |
Đường kính tiện qua băng |
Ø 640 mm (25. 2”) |
|
| Đường kính tiện quabàn xe dao |
Ø 430 mm (16. 9”) |
||
| Khoảng chống tâm |
670 / 1150 mm |
||
| Đường kính cắt |
Ø 480 mm (18. 9”) Direct / Ø 440 mm (17. 3”) VDI |
||
| Chấu kẹp thủy lực |
Ø 304 mm (12”) / |
||
| Đường kính thanh phôi |
Ø 90 mm (3. 5”) |
||
| Kích thước bàn xe dao |
480 mm (18. 9″) |
||
| Góc xiên bàn xe dao |
45° |
||
| Trục chính | Kiểu cổ trục chính |
A2-8 |
|
| Lỗ trục chính |
Ø102 mm (4″) |
||
| Côn trục chính |
1 / 20 |
||
| Tốc độ trục chính |
10 ~ 2,500 vòng/phút |
||
| Động cơ trục chính |
FANUC α18i (18. 5 / 22 kw) |
||
| Đường kính trục chính (OD) |
Ø 160 mm (6. 3”) |
||
| Đài dao | Kiểu chuyển động |
Hydraulic turret / Servo turret (OPT) |
|
| Số lượng dao và kích thước |
10 / 12 (OPT), 25 x 25 mm |
||
| Hành trình trục X |
255 mm (10”) |
||
| Hành trình trục Z |
610 / 1090 mm (24” / 42. 9”) |
||
| Chạy dao nhanh |
X: 18 m/phút |
||
| Đường kính đầu kẹp dao |
Ø 40 mm (1. 6”) |
||
| Ụ động | Hành trình ụ động |
500 / 980 mm |
|
| Hành trình ống |
100 mm (3. 9”) |
||
| Đường kính ống trên ụ |
Ø 110 mm (4. 3”) / OPT Ø 160mm (6. 3”) |
||
| Dạng côn ống |
MT4 (OPT MT5) |
||
| Động cơ | Công suất động cơ trục X |
3. 0 kw |
|
| Công suất động cơ trục Z |
3. 0 kw |
||
| Bơm làm mát |
0.37 kw |
||
| Động cơ thủy lực |
1. 5 kw |
||
| Các thông
Số khác |
Công suất yêu cầu |
40 KVA |
|
| Đường kính trục vít me trục X |
Ø 32 mm (1. 3”) |
||
| Đượng kính trục vít me trục Z |
Ø 50 mm (2”) |
||
| Kích thước máy |
4000 / 4550 x 2090 x 2250 mm |
||
| Trọng lượng máy |
6,000 kgs |
7,000 kgs |
|
