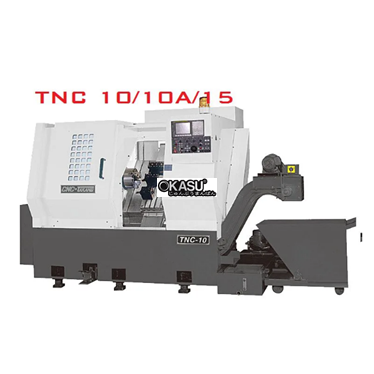

Thông số kỹ thuật máy tiện CNC Đài Loan TAKANG TNC 10/10A/15
|
Thông Số/Kiểu Máy |
TNC-10 |
TNC-10A |
TNC-15 |
|
|
KHẢ NĂNG LÀM VIỆC |
Đường kính tiện qua băng |
Ø400mm(15. 75″) |
Ø400mm(15. 75″) |
Ø410mm(16. 14″) |
| Kích thước chấu cặp |
Ø169mm(6. 65″) |
Ø210mm(8″) |
Ø254mm(10″) |
|
|
TRỤC CHÍNH |
Kiểu cổ trục chính |
A2-5 |
A2-6 |
A2-8 |
| Lỗ trục chính |
Ø56mm(2. 2″) |
Ø62mm(2. 44″) |
Ø87mm(3. 4″) |
|
| Kích thước thanh phôi |
Ø45mm(1. 77″) |
Ø52mm(2″) |
Ø75mm(2. 95″) |
|
| Kiểu côn trục chính |
MT 6 |
1:20 |
1:20 |
|
| Tốc độ |
40-4000 vg/phút |
40-4,000 vg/phút |
32-3,200 vg/phút |
|
|
HÀNH TRÌNH |
Hành trình trục Z |
340mm(13. 4″) |
340mm(13. 4″) |
340mm(13. 4″) |
| Hành trình trục X |
450mm(17. 7″) |
450mm(17. 7″) |
450mm(17. 7″) |
|
| Chạy dao nhanh trục X |
15 m/phút |
15 m/phút |
15 m/phút |
|
| Chạy dao nhanh trục Z |
15 m/phút |
15 m/phút |
15 m/phút |
|
|
BÀN DAO |
Chiều rộng |
560mm(22″) |
560mm(22″) |
560mm(22″) |
| Độ nghiêng |
45° |
45° |
45° |
|
|
ĐỘNG CƠ |
Trục chính |
AC 9/11 kw |
AC 9/11 kw |
α 22ip AC 11/15 kw |
| Động cơ servotrục X |
AC 1. 8kw |
AC 1. 8kw |
AC 1. 6kw |
|
| Động cơ servo trục Z |
AC 1. 8kw |
AC 1. 8kw |
AC 3. 0kw |
|
| Động cơ bơm vùng gia công |
AC 0.75kw |
AC 0.75kw |
AC 0.75kw |
|
| Động cơ bơm làm mát |
AC 0.375kw |
AC 0.375kw |
AC 0.375kw |
|
| Động cơ bôi trơn |
25w |
25w |
25w |
|
|
CÁC THÔNG SỐ KHÁC |
Kích thước máy |
2, 920×1,810×2,100mm |
2, 920×1,810×2,100mm |
3,230×1,810×2,100mm |
| Khối lượng máy |
3, 500kgs |
3, 500kgs |
3, 800kgs |
|
