Thông số kỹ thuật
|

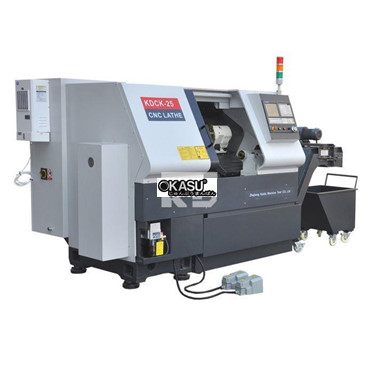

KDCK-25 |
|
|
Gia công |
|
|
Đường kính tiện qua băng |
Ф500mm |
|
Đường kính tiện qua đĩa |
Ф300mm |
|
Đường kính tiện tối đa của trục |
Ф250mm |
|
Chiều dài cắt tối đa của trục |
420mm |
|
Trục chính |
|
|
Lỗ trục chính |
Ф62mm |
|
Nòng trục chính |
Ф170mm(flat type) |
|
Tốc độ trục chính |
3000r/min |
|
Hành trình |
|
|
Hành trình trục X |
180mm |
|
Hành trình trục Z |
500mm |
|
Bước tiến |
|
|
Bước tiến dao trục X |
12m/min |
|
Bước tiến dao trục Z |
30m/min |
|
Đài dao |
|
|
Số đài dao |
8-way |
|
Kích thước gắn chuôi dao |
25x25mm |
|
Đường kính tối đa trong của dao |
Ф40mm |
|
Ụ động |
|
|
Đường kính ngoài của ống chuyển tiếp |
Ф63mm |
|
Hành trình của ụ động |
115mm |
|
Côn ụ động |
M.T. NO 4 |
|
Khác |
|
|
Công suất động cơ chính |
7.5/11kW |
|
Độ nghiêng bàn máy |
30° slant slide |
|
Sai số nhỏ nhất |
0.001mm |
|
Sai số lặp lại |
≤0.006mm |
|
Đường kính mâm cặp |
8" |
|
Kích thước tổng (LXWXH) |
1950x1650x1680mm |
|
Khối lượng |
3400kg |
