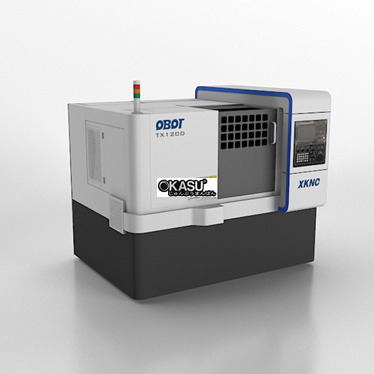

Thông số kỹ thuật
|
THÔNG SỐ KỸ THUẬT MÁY |
|||
|
Model |
TX120D |
TX120Y |
|
|
Công suất |
Đường kính gia công lớn nhất （Mâm cặp gia công） |
6 inch |
6 inch |
|
Đường kính gia công qua lỗ |
Φ120mm |
Φ120mm |
|
|
Chiều dài gia công lớn nhất（ |
120mm |
120mm |
|
|
Trục chính |
Tốc độ trục chính |
Tối đa 5000 vòng / phút |
Tối đa 5000 vòng / phút |
|
Thông qua đường kính lỗ |
Φ42mm |
Φ42mm |
|
|
Số dải tốc độ |
Không ngừng（S hướng dẫn） |
Không ngừng（S hướng dẫn） |
|
|
Chiều cao từ sàn đến tâm trục chính |
1100mm |
1220mm（ |
|
|
Di chuyển nhanh chóng Thápdao |
Dichuyển nhanh theo trục X |
15 phút / phút |
15 phút / phút |
|
Dichuyển nhanh theo trục Z |
- |
10m / phút |
|
|
Số công cụ |
20m / phút |
20m / phút |
|
|
Tốc độ quay |
Dao dĩa |
12把 |
12把 |
|
Tốc độ tối đa |
0,9 giây |
0,9 giây |
|
|
Hành trình |
Hànhtrình trục X |
Tối đa5000 vòng / phút |
Tối đa6000 vòng / phút |
|
Z TrụcZ |
145mm |
125mm |
|
|
Phạm vi điều chỉnh của giá đỡ phía sau |
- |
±40mm |
|
|
Hành trình trục sau |
320mm |
250mm |
|
|
Động cơ |
Động cơ servo trục chính |
7,5 / 11kW |
7,5 / 11kW |
|
（X / Z）Động cơ servo |
X / Z：1,8 kW |
X / Z：1,8 kWY：1,2kW |
|
|
Động cơ điện ổ dao |
1,5 / 2,2kW |
1,5 / 3,7kW |
|
|
Công suất động cơ chỉ số đài dao |
1,2kW |
1,2kW |
|
|
V.v |
Công suất điện cần thiết |
15KVA，AC200V±10%，50Hz |
15KVA，AC200V±10%，50Hz |
|
Thùng làm mát |
140L |
140L |
|
|
Diện tíchsàn |
2050 * 1600 * 1710 mm |
2100 * 1600 * 1880 mm |
|
|
Khối lượng máy |
2400Kg |
2800Kg |
|
|
2.TÍNH NĂNG KỸ THUẬT KHÁC |
|||
|
Model |
TX120D |
TX120Y |
|
|
Bộ phận điều khiển |
FANUC 0i TF |
FANUC 0i TF |
|
|
Trục điều khiển |
（X / Z） Điều khiển đồng thời 2 trục, 1 trục ở chế độ thủ công |
（X / Y / Z） 、 3 chế độ điều khiển đồng thời, 1 trục ở chế độ thủ công |
|
|
Hệ thống đầu vào |
Nhậpliệu bằng bàn phímMDI、kết hợp sử dụng lập trình tuyệt đối / gia tăng |
Nhậpliệu bằng bàn phímMDI、kết hợp sử dụng lập trình tuyệt đối / gia tăng |
|
|
Độ dài lưu trữ chương trình |
512 KB |
512 KB |
|
|
Chức năng nội suy |
Nội suy tuyến tính、Nội suy cung tròn、Nội suy tọa độ cực、Nội suy hình trụ |
Nội suy tuyến tính、Nội suy cung tròn、Nội suy tọa độ cực、Nội suy hình trụ |
|
|
Sai số nhỏ nhất |
0,0001mm |
||
|
Bước tiến nhỏ nhất |
trục X |
0,0005mm |
0,0005mm |
|
trục Z |
0,001mm |
0,001mm |
|
|
Trục C |
0,001° |
0,001° |
|
|
Bước tiến dao |
- |
- |
|
|
Phầnbùdao |
128 chiếc |
||
|
Phầnbùdao |
Hình học |
±999,9999 |
±999,9999 |
|
±9,9999 |
±9,9999 |
||
|
Các chức năng phụ trợ |
- |
- |
|
|
Số lượng chương trình có thể đăng ký |
- |
- |
|
|
- |
- |
||
|
Nguồn cấp dữ liệu tay cầm |
0,1 / 0,01 / 0,001mm |
0,1 / 0,01 / 0,001mm |
|
|
Thời gian dừng |
0～99999,999 |
0～99999,999 |
|
|
Tốc độ ghi đè nguồn cấp dữ liệu |
0 ~ 150% |
0 ~ 150% |
|
|
Ghiđè ngang nhanh |
F0，25，50，100% |
F0，25，50，100% |
|
|
Giao diện đầu vào / đầu ra |
CF卡 接口 ， 以太网 接口 ，USB接口 |
CF卡 接口 ， 以太网 接口 ，USB接口 |
|
|
Ngôn ngữ hiển thị |
中文 、 英语 、 日语Tiếng Trung、Tiếng Anh、Tiếng Nhật（十五 种 可选） |
中文 、 英语 、 日语Tiếng Trung、Tiếng Anh、Tiếng Nhật（十五 种 可选） |
|
