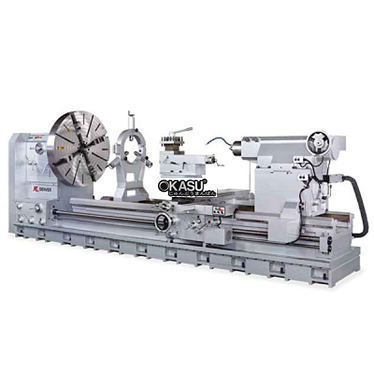

| Model |
HK-960×6000 |
HK-960×7000 |
HK-960×8000 |
| Khả năng gia công |
|
| Đường kính tiện qua băng |
960mm |
| Đường kính tiện qua bàn |
550mm |
| Đường kính tiện qua hầu |
1240mm |
| Khoảng chống tâm |
6000mm |
7000mm |
8000mm |
| Chiều cao từ sàn đến tâm máy |
1165mm |
| Chiều rộng băng máy |
810mm |
| Chiều rộng hầu |
370mm |
| Chiều dài băng máy |
8460mm |
9460mm |
10940mm |
| Trục chính |
|
| Đường kính lỗ trục chính |
Ø152mm/ 305mm; 380mm (OP) |
| Số cấp tốc độ trục chính |
A2-20 |
| Dải tốc độ trục chính |
12 steps |
| Mũi trục chính |
7-264rpm |
| Bàn xe dao |
|
| Chiều rộng bàn xe dao |
880mm |
| Hành trình bàn trượt ngang |
600mm |
| Hành trình bàn trượt trên |
400mm |
| Kích thước cán dao |
40 x 40mm |
| Ụ động |
|
| Đường kính nòng ụ động |
Ø200mm |
| Hành trình nòng ụ động |
300mm |
| Độ công nòng ụ động |
MT 6 |
| Tiện ren, tiện trơn |
|
| Trục vít me |
Ø60mm, Pitch 12mm |
| Tiện ren hệ Mét |
1~120mm (62 Nos) |
| Tiện ren hệ Inch |
0.25-30 T.P.I (70 Nos) |
| Tiện ren hệ DP |
1-120 D.P. (70 Nos) |
| Tiện ren hệ Module |
0.25~30 M.P. (53 Nos) |
| Đường kính trục trơn |
32mm |
| Tốc độ ăn dao theo chiều dọc |
0.072-8.680 mm / rev |
| Tốc độ ăn dao theo chiều ngang |
0.036-4.34 mm / rev |
| Động cơ |
|
| Động cơ chính |
30HP (22.5KW)/ 40HP (30KW); 50HP (37.5KW) (OP) |
| Động cơ bơm làm mát |
1/8HP (0.1kw) |
| Động cơ di chuyển nhanh |
1HP (0.75kw) |
| Kích thước, trọng lượng |
|
| Kích thước |
8650 / 9650 / 10650 x 2170 x 1510mm |
| Trọng lượng |
17100/18400 |
18200/19600 |
19300/20800 |
