Mục |
Đơn vị |
Tham số |
|
|

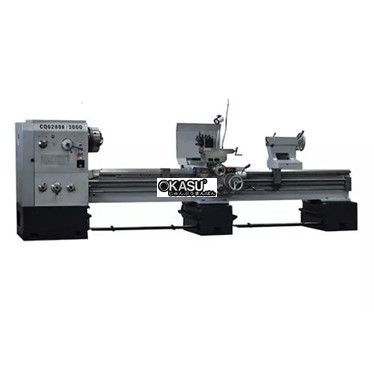

CQ6280B |
|||
|
Sức chứa |
Đu dây tối đa trên giường |
mm |
Φ800 |
|
Cú xoay tối đa trong khoảng trống |
mm |
Φ1000 |
|
|
Chiều dài hiệu dụng trong khoảng trống |
mm |
240 |
|
|
Đu dây tối đa qua đường trượt |
mm |
Φ560 |
|
|
Chiều dài phôi tối đa |
mm |
2000/3000 |
|
|
Con quay |
Trục chính thông qua lỗ |
mm |
Φ82 |
|
Mũi trục chính |
ISO 702 / Ⅱ Loại khóa cam số 8 |
||
|
Tốc độ trục chính |
r / phút |
24 bước 8-1400 |
|
|
Động cơ trục chính |
kW |
7,5 |
|
|
Ụ |
Quill dia./travel |
mm |
Φ90 / 150 |
|
Côn của trung tâm |
MT |
5 |
|
|
Bài đăng công cụ |
Số trạm / Phần công cụ |
4 / 25X25 |
|
|
Cho ăn |
Hành trình trục X tối đa |
mm |
145 |
|
Hành trình trục Z tối đa |
m / phút |
320 |
|
|
Nguồn cấp dữ liệu trục X |
mm / r |
93 loại 0,028-6,43 |
|
|
Nguồn cấp dữ liệu trục Z Nguồn cấp dữ liệu trục Z |
mm / r |
93 loại 0,012-2,73 |
|
|
Chủ đề hệ mét |
mm |
48 loại 0,5-224 |
|
|
Chủ đề inch |
tpi |
48 loại 72-1 / 4 |
|
|
Chủ đề mô-đun |
πmm |
42 loại 0,5-112 |
|
|
Chủ đề DP |
tpi π |
42 loại 56-1 / 4 |
|
|
Khác |
Động cơ bơm nước làm mát |
kW |
0,06 |
|
Chiều dài máy |
mm |
3365/4365 |
|
|
Chiều rộng máy |
mm |
1340 |
|
|
Chiều cao máy |
mm |
1490 |
|
|
Trọng lượng máy |
Kilôgam |
3300/3700 |
|
