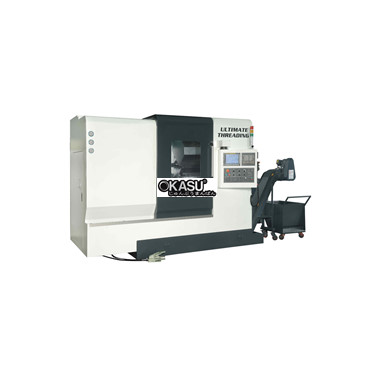

| MỤC | NGƯỜI MẪU | ATC-660X650 |
|---|---|---|
| Khả năng gia công | Lung lay trên giường | 660mm |
| Đường kính quay tối đa | 300mm | |
| trục chính | mũi trục chính | A2-8 |
| lỗ khoan trục chính | 102mm (có sẵn cho mâm cặp thủy lực 12") | |
| Tốc độ trục chính (rpm) | 3000 vòng / phút | |
| Du lịch | trục X | 500mm |
| trục Z | 650mm | |
| Đẩy | Lực đẩy trục X | 3282kgf |
| Lực đẩy trục Z | 4257kgf | |
| nguồn cấp dữ liệu | Di chuyển nhanh trục X | 10M/phút |
| Di chuyển nhanh trục Z | 10M/phút | |
| động cơ | Động cơ chính | Động cơ trục chính FANUC A18 18.5~22kw |
| Động cơ servo trục X | Động cơ servo FANUC A22 4.0kw, 22Nm, 3000rpm | |
| Động cơ servo trục Z | Động cơ servo FANUC A30 7.0kw, 30Nm, 3000rpm | |
| bơm bôi trơn | 30W | |
| bơm nước làm mát | 70 thanh (tùy chọn) | |
| Bơm bể thủy lực | 5hp (3.7kw) | |
| phay trục chính | côn | NT50 |
| tốc độ tối đa | 3300 vòng / phút | |
| động cơ | Động cơ trục chính FANUC A12 11~15KW (opt) | |
| Dung tích bồn | Bình thủy lực (Tùy chọn) | 70L |
| bơm bôi trơn | 2L | |
| Thùng chứa nước làm mát | 200L | |
| bóng vít | đường kính trục X | 40mm / bước 10 |
| đường kính trục Z | 40mm / bước 10 | |
| ụ | đường kính lông ngỗng | --- |
| du lịch lông ngỗng | --- | |
| bút lông côn | --- | |
| Đo đạc | Chiều dài | 3000mm |
| Chiều cao | 2300mm | |
| Chiều rộng | 2300mm | |
| Trọng lượng tịnh (xấp xỉ)(kg) | 5500kg |
