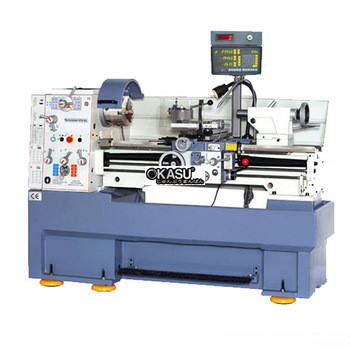

| Đặc điểm kỹ thuật củaMáy tiện ngang có độ chính xác cao CD6241 | ||
| Mô hình | CD6241 × 1000 | CD6241 × 1500 |
| Tối đa khi chèo qua giường | Φ410mm (16 ") | |
| Chiều dài tối đa qua slide chéo | Φ255mm (10 ") | |
| Tối đađu qua khoảng trống | Φ580mm (23 ") | |
| Chiều cao trung tâm | 205mm (8 ") | |
| Khoảng cách giữa các trung tâm | 1000mm (40 ") / 1500mm (60") | |
| Chiều rộng của giường | 250mm (10 ") | |
| Phần tối đa của công cụ | 20mm × 20mm (3/4 "× 3/4") | |
| Mức tối đa của trang trình bày chéo | 210mm (8 1/2 ") | |
| Mức tối đa của hợp chất giống | 140mm (5 1/2 ") | |
| Trục chính | Φ52mm (2 ") | |
| Mũi trục chính | D1-6 | |
| Độ côn của tốc độ trục chính | MT # 6 | |
| Phạm vi tốc độ trục chính | 16 thay đổi 25-1800r / phút | |
| Mũi chỉ huy | 4 TPI | |
| Phạm vi nguồn cấp dữ liệu dọc theo hệ mét | 0,05-1,7mm / vòng quay (17 Nos) | |
| Phạm vi nguồn cấp dữ liệu theo chiều dọc inch | 0,002 "-0,067" / vòng quay (17 Nos) | |
| Phạm vi nguồn cấp dữ liệu chéo chỉ số | 0,025-0,85mm / vòng quay (17 Nos) | |
| Phạm vi nguồn cấp dữ liệu chéo inch | 0,001 "-0,0335" / vòng quay (17 Nos) | |
| Phạm vi chuỗi số liệu | 0,2-14mm (SỐ 39) | |
| Phạm vi của chủ đề inch | 2-72 TPI (SỐ 45) | |
| Phạm vi cao độ đường kính | 8-44D.P. (21 số) | |
| Phạm vi cao độ mô-đun | 0,3-3,5 MP (18Nos) | |
| Dia.của ống tay áo | 50mm (2 ") | |
| Du lịch của ống tay áo | 120mm (4 3/4 ") | |
| Morse côn của ống tay áo | MT # 4 | |
| Công suất của động cơ chính | 2,2 / 3,3kw (tùy chọn 3 / 5,5kw) | |
| Công suất của bơm làm mát | 4P, 3PH 90W | |
| Kích thước tổng thể (L * W * H) | 1940mm × 850mm × 1320mm | |
| Kích thước đóng gói (L * W * H) | 2070mm × 940mm × 1600mm | |
| NW / GW | 1550kg / 1760kg |
|
