MẶT HÀNG |
ĐƠN VỊ |

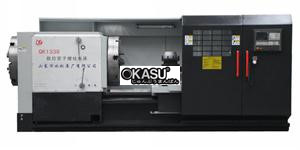

Máy tiện ống CNCQK1338 |
|||
|
Căn bản |
Tối đaDia.swing over bed |
mm |
Φ1000 |
||
|
Tối đaDia.đu qua cầu trượt chéo |
mm |
Φ610 |
|||
|
Khoảng cách giữa các trung tâm |
mm |
1500 |
|||
|
Phạm vi của chủ đề gia công |
mm |
Φ190-380 |
|||
|
Chiều rộng của giường |
mm |
755 |
|||
|
Động cơ chính |
kw |
22 |
|||
|
Động cơ bơm nước làm mát |
kw |
0,125 |
|||
|
Con quay |
Trục chính |
mm |
Φ390 |
||
|
Tốc độ trục chính (chuyển đổi tần số) |
r / phút |
3bước sau:10-60/60-100 / 100-200 |
|||
|
Bài đăng công cụ |
Số lượng trạm công cụ |
- |
4 |
||
|
Kích thước của phần công cụ |
mm |
40×40 |
|||
|
Cho ăn |
Động cơ servo trục Z |
kw / Nm |
GSK: 2.3 / 15 |
Fanuc: 2,5 / 20 |
Siemens: 2.3 / 15 |
|
Động cơ servo trục X |
kw / Nm |
GSK: 1,5 / 10 |
Fanuc: 1.4 / 10.5 |
Siemens: 1,5 / 10 |
|
|
Hành trình trục Z |
mm |
1250 |
|||
|
Hành trình trục X |
mm |
500 |
|||
|
Tốc độ di chuyển nhanh trục X / Z |
mm / phút |
4000 |
|||
|
Số lượng thức ăn và bước vít |
mm |
0,001-40 |
|||
|
Sự chính xác |
Định vị chính xác |
mm |
0,020 |
||
|
Định vị lại độ chính xác |
mm |
0,010 |
|||
|
Hệ thống CNC |
GSK |
- |
GSK980TDC |
||
|
Fanuc |
- |
FanucƠi Mate TD |
|||
|
Siemens |
- |
Siemens 808D |
|||
|
Đuôi-cổ phiếu |
Đuôi-đường kính bút lông cổ phiếu |
mm |
Φ140 |
||
|
Đuôi-côn bút lông cổ |
nhiều hơn |
M6# |
|||
|
Đuôi-du lịch bút lông cổ phiếu |
mm |
300 |
|||
|
Đuôi-chứng khoán du lịch chéo |
mm |
±25 |
|||
|
Khác |
Kích thước (L / W / H) |
mm |
5000×2100×2100 |
||
|
Trọng lượng tịnh / kg) |
Kilôgam |
12000 |
|||
|
Trọng lượng thô |
Kilôgam |
13500 |
|||
