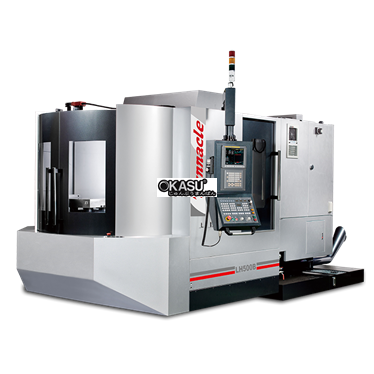

MÔ HÌNH LH500B
- Kích thước & Số bàn (mm) 500 x 500 x2
- Phạm vi di chuyển (X x Y x Z mm) 650 x 560 x 560
- Kích thước trục vít (Kích thước x Cao độ mm) M16 x 100
- Tối đa Bàn tải (kg) 400
- Tối đa Kích thước phôi (W x H mm) Ø630 x 610
- Tâm trục chính đến bề mặt bàn (mm) 50
- Mũi trục chính đến tâm bàn (mm) 100
- Chỉ số bảng (độ) 0,001 ° (1 °)
- Phương pháp thay đổi Pallet SWING
- Spindle Taper ISO40
- Đường kính bên trong trục chính (mm) Ø70
- Tốc độ trục chính (vòng / phút) Đai 8000
- Tốc độ trục chính (vòng / phút) Bánh răng 8000
- Động cơ chính (con / 30 phút Kw) 15/11
- TRỤC SERVO ĐỘNG CƠ
- Tốc độ nạp liệu nhanh (X / Y / Z m / phút) 30/24/30
- Tốc độ nạp liệu (X / Y / Z / m / phút) 10
- Mô-men xoắn định mức trục X (Nm) 10
- Mô-men xoắn định mức trục Y (Nm) 10
- Mô-men xoắn định mức trục Z (Nm) 10
- Mô men xoắn định mức trục B (Nm) 10
- B Trục Max. Rpm 16.6
- CHUỖI Loại ATC
- Cam loại ARM
- Lựa chọn công cụ (Hai hướng) NGẪU NHIÊN
- Dung lượng lưu trữ dụng cụ (PC) 40
- Tối đa Đường kính dụng cụ (mm) Ø76
- Tối đa Chiều dài dụng cụ 300
- Tối đa Trọng lượng dụng cụ 8
- ĐIỀU KHOẢN KHÁC
- Yêu cầu không khí (Kg / cm2) 6
- Yêu cầu thủy lực (Kg / cm2, L) 40, 60L
- Điện áp 220
- Yêu cầu công suất (KVA) 40
- Dung tích thùng làm mát (L) 300
- Trọng lượng máy (KG) 6700
- Chiều cao máy (mm) 2425
- Không gian sàn (L x W mm) 3055 x 5445
- Kích thước đóng gói (L x W x H mm) 2200 x 3785 x 2500
