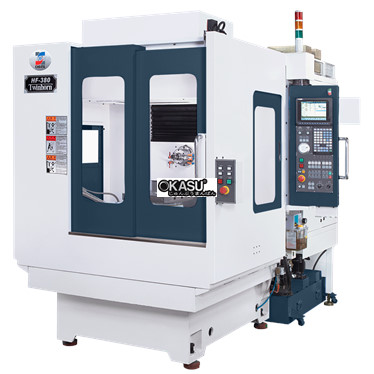

| Mô hình | HF-380 | HF-380A |
|---|---|---|
| Đột quỵ | ||
| Trục X | 500mm | |
| Trục Y | 420mm | |
| Trục Z | 380mm | |
| Mũi trục chính để bàn giữa | 100 ~ 480mm | 70 ~ 450mm |
| Tâm trục chính đến bề mặt bàn | 80 ~ 500mm | |
| Cho ăn | ||
| 3 trục (X / Y / Z) | 48000/48000/4000 mm / mm | |
| Cắt | 20000mm / phút | |
| Đường kính trục vít và cao độ | D32 x P16 | |
| Bàn xoay | ||
| Kích thước bảng | 380 x 380 mm | |
| Tối đaTải cho phép | 300kg | |
| Tối thiểu.Chỉ số bằng cấp | 0,001˚ (tối ưu 1˚) | |
| Thông số lỗ ren (Dia.xthread Pit.xDepthxPit.) | mm | |
| Xoay vòng thời gian | 3,6 giây / vòng quay. | |
| Headstock | ||
| Phương pháp điều khiển trục chính | Điều khiển trực tiếp | Điều khiển tích hợp |
| Trục chính | BT-30 | BT-40 |
| Động cơ trục chính | 5HP | 20HP |
| Trục chính OD | 50mm | 70 mm |
| Tốc độ trục chính | 12000 vòng / phút | 12000 vòng / phút |
| ATC | ||
| Loại ATC | Arm Type | Arm Type |
| Số dụng cụ | 20 | 16 |
| Tối đaTrọng lượng dụng cụ | 3 kg | 7 kg |
| Tối đaĐường kính dụng cụ (Có công cụ điều chỉnh / Không có công cụ điều chỉnh) |
55/100 mm | 76/120 mm |
| Tối đaChiều dài dụng cụ | 200 mm | 250 mm |
| Thời gian trao đổi công cụ (TT) | 1,5 giây | 2 giây |
| Chung | ||
| Trọng lượng máy | 3500kg | |
| Kích thước máy (W x D x H) | 1500 x 2500 x 2450mm | |
| Định vị chính xác | ± 0,004mm / 300mm | |
| Độ chính xác lặp lại | ± 0,003mm | |
| Áp suất không khí yêu cầu | 6kg / cm2 |
|
