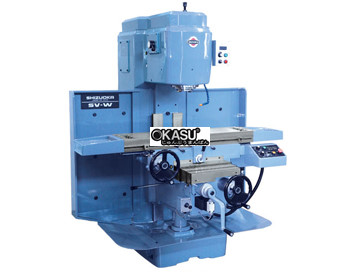

Máy phay đứng SV-W
Thông số kỹ thuật:
| Model |
SV-W |
| Bán máy | |
| Kích thước bàn máy |
1,100x280 mm |
| Rãnh chữ T (Rộng x số rãnh x khoảng cách) |
16x3x60 mm |
| Hành trình | |
| Dịch chuyển theo chiều dọc (trục X) |
820 mm |
| Dịch chuyển theo chiều ngang (trục Y) |
300 mm |
| Dịch chuyển theo chiều đứng (trục Z) |
450 mm |
| Tốc độ | |
| Tốc độ ăn dao theo chiều dọc và ngang |
10～1,200 mm/min (variable) |
| Tốc độ ăn dao theo chiều đứng |
10～740 mm/min (variable) |
| Tốc độ di chuyển nhanh theo chiều dọc và ngang |
3,000 mm/min |
| Tốc độ di chuyển nhanh theo chiều đứng |
810 mm/min |
| Trục chính | |
| Tốc độ trục chính |
0～1,800min-1 (L-H) |
| Độ côn trục chính |
7/24 taper NST 50 |
| Khoảng cách từ lỗ trục chính đến bàn máy |
80～500 mm |
| Khoảng cách từ tâm lỗ trục chính đến cột máy |
320 mm |
| Động cơ | |
| Động cơ trục chính |
5.5 kw |
| Động cơ ăn dao theo chiều dọc |
AC 0.9kw |
| Động cơ dịch chuyển nhanh bàn máy theo chiều đứng |
AC 0.9kw |
| Hệ thống bơm dầu |
3w |
| Bơm làm mát |
100w |
| Nguồn điện yêu cầu | |
| Nguồn điện |
AC200/220V 10KVA |
| Dung tích thùng chứa | |
| Dung dịch làm mát |
30 L |
| Dầu bôi trơn |
1.8 L |
| Quy cách máy | |
| Chiều cao |
2,000 mm |
| Kích thước sàn yêu cầu |
1,700x1,930 |
| Trọng lượng |
2,300kg |
