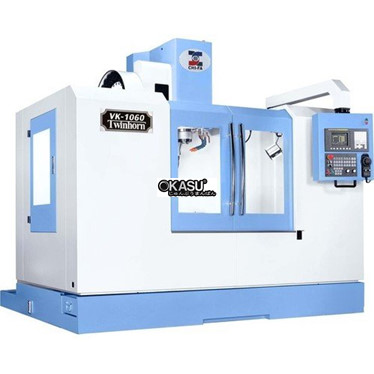

| Mô hình | VK-1060 | |
|---|---|---|
| Du lịch | ||
| Trục X | 1020 mm | 40,2 inch |
| Trục Y | 600 mm | 23,6 inch |
| Trục Z | 550 mm | 21,6 inch |
| Mũi trục chính để bàn | 150-700 mm | 5,9-27,5 inch |
| Trung tâm trục chính đến Mặt trước cột | 640 mm | 25 inch |
| Cột đường ray đối diện với tâm bảng | 365-915 mm | 14,3-36 inch |
| Nguồn cấp dữ liệu trục | ||
| Tốc độ tiến dao nhanh Trục X & Y | 20000 mm / phút | 787,4 inch / phút |
| Trục Z tốc độ tiến dao nhanh | 20000 mm / phút | 787,4 inch / phút |
| Cắt thức ăn chăn nuôi | 8000 mm / mm | 314,9 inch / phút |
| Bàn | ||
| Kích thước bảng | 1100 X 550 mm | 43 X 21,6 inch |
| Tối đaTải trọng cho phép | 800 kg | 1762 lb |
| Số khe T | 5 | |
| T-Slot Pitch | 100 mm | 3,9 inch |
| Rộng T-Slot | 18 mm | 0,7 inch |
| Head Stock | ||
| Tốc độ trục chính | 8000 vòng / phút | |
| Đường kính trục chính | Ø65 mm | Ø2,55 inch |
| Trục chính | BT-40 / CT-40 | |
| Động cơ trục chính | (F): 11 / 15kW (S1-tiếp / S2 -15 phút); (M): 7,5 / 11kW (S1-cont./S2-30 phút) |
|
| ATC | ||
| Tối đaĐường kính dụng cụ | Ø80 mm | 3,1 inch |
| Tối đaChiều dài dụng cụ | 300 mm | 11,8 inch |
| Tối đaTrọng lượng dụng cụ | 7 kg | 15,4 lb |
| Thông tin chung | ||
| Trọng lượng máy (ước chừng) | 6500 kg | 13215,8 lb |
| Diện tích sàn (WXD) | 2960 X 3000 mm | 1116,5 X 1118,1 inch |
| Kích thước (WX DX H) | 3000 X 2600 X 2650 mm | 118 X 102,1 X 104 inch |
| Định vị | ± 0,005 / 300 mm | 0,00019 X 11,8 inch |
| Độ lặp lại | ± 0,003 mm | 0,00011 inch |
| Áp suất không khí yêu cầu | 6kg / cm2 | 85 psi |
