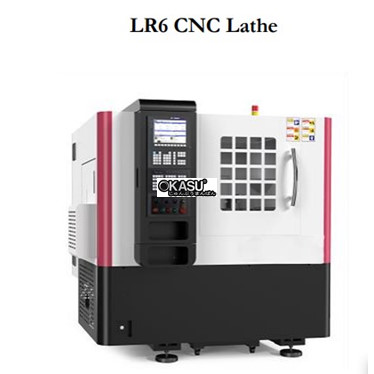

Thông số kỹ thuật của máy tiện CNC Trung Quốc RL6
|
Model RL6 |
Đơn vị |
Thông số kỹ thuật |
||
|
Đường kính tiện lớn nhất qua băng |
mm |
320 |
||
|
Chiều dài cắt lớn nhất |
mm |
150 |
||
|
Đường kính tiện lớn nhất qua đài dao |
mm |
110 |
||
|
Loại trục chính |
A2-6 |
|||
|
Lỗ trục chính lớn nhất có thể đưa vật qua |
mm |
45 |
||
|
Hộp số |
Tốc độ trục chính |
r/min |
60～4000 |
|
|
Công suất đầu ra trục chính |
kW |
4 |
||
|
Mâm cặp |
Đường kính mâm cặp |
mm |
8 hollow |
|
|
Tốc độ tiến nhanh trục X |
m/min |
18 (6NM) |
||
|
Tốc độ tiến nhanh trục Z |
m/min |
18 (6NM) |
||
|
Hành trình trục X |
mm |
300 |
||
|
Hành trình trục Z |
mm |
280 |
||
|
Loại đài dao |
Gang tool post |
|||
|
Kích thước dao cụ |
Cán dao thường |
Mm |
20×20 |
|
|
Cán doa |
Mm |
Ф20 |
||
|
Công suất bơm làm mát |
W |
210 |
||
|
Tổng công suất |
KVA |
7.68 |
||
|
Trọng lượng của máy |
kg |
1850 |
||
|
Kích thước tổng thể bên ngoài |
mm |
1670×1450×1630 |
||
Bảng kiểm tra độ chính xác của máy
|
Loại test |
Độ chính xác xuất xưởng |
|
|
Tiêu chuẩn độ chính xác máy |
IT6-7 |
|
|
Độ tròn của phôi sau khi gia công |
0.004mm/Ф30 |
|
|
Độ trụ của phôi sau khi gia công |
0.012mm/Ф30 |
|
|
Độ nhám bề mặt của phôi sau khi xử lý |
Ra1.6μm |
|
|
Độ chính xác định vị |
X axis |
0.010mm |
|
Z axis |
0.016mm |
|
|
Độ chính xác lặp lại |
X axis |
0.004mm |
|
Z axis |
0.006mm |
|
