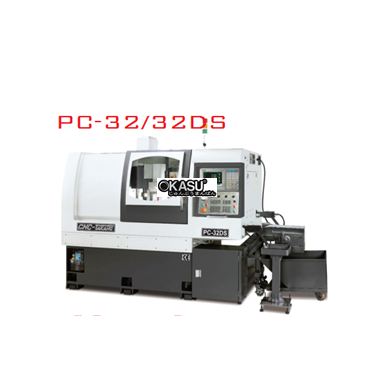

Thông số kỹ thuật máy tiện CNC Đài Loan Takang PC 32/PC 32DS
|
Thông Số/Kiểu Máy |
PC-32 |
PC-32DS |
|
| Trục chính |
Đường kính cắt lớn nhất |
Ø 32 mm |
Ø 32 mm |
|
Tốc độ trục chính lớn nhất |
4,000 (Opt. 6000 vòng/phút) |
||
|
Hành trình trục X |
190 mm |
185 mm |
|
|
Hành trình trục Y |
490 mm |
490 mm |
|
|
Hành trình trục Z |
165 mm |
165 mm |
|
|
Đường kính máng cấp phôi lớn nhất |
Ø 32 mm |
Ø 32 mm |
|
|
Kẹp mâm cặp |
TRB-36 |
TRB-32 |
|
|
Tốc độ di chuyển nhanh (m/phút) |
30 (X/Y/Z) |
30 (X/Y/Z) |
|
|
Động cơ trục chínhservo (kw) |
5 |
5 (Opt. 7) |
|
|
Độ chia nhỏ nhất |
0.001 mm |
0.001 mm |
|
|
Chiều cao tâm |
965 mm |
965 mm |
|
| Đầu Rơ-vôn-ve |
Số dao tiện O. D |
6 (Opt. 5) |
|
|
Kích thước dao tiện O. D (mm) |
12 (Opt. 16) |
||
|
Số dao tiện I. D |
5 |
||
|
Kích thước dao tiện I. D |
ER 20 |
Ø 25 |
|
|
Động cơ trục Servo (kw) |
1 / 1. 5 (x), 0.5 / 1 (Y/Z) |
1. 5 (x), 1 (Y/Z) |
|
|
Số dao chiều hướng trục |
4 |
||
|
Kích thước dao hướng tâm |
ER20 |
||
|
Động cơ servodẫn động dao hướng tâm(kw) |
1. 5 |
1. 5 |
|
|
Tốc độ dao chiều hướng tâm lớn nhất |
4,000 vg/phút |
6,000 vg/phút |
|
|
Số dao chiều hướng trục |
3 |
||
|
Kích thước dao chiều hướng trục |
ER 20 |
||
|
Động cơ servo dao chiều hướng trục (kw) |
0.75 |
||
|
Dao chiều hướng trục lớn nhất. |
4,000 vg/phút |
6,000 vg/phút |
|
| Trục chính thay thế |
Đường kính cắt lớn nhất. (mm) |
– |
Ø 32 |
|
Trục chính thay thế lớn nhất |
– |
4000 (Opt. 6000) |
|
|
Hành trình trục (mm) |
– |
293 (X) 295 (Z) |
|
|
Kẹp mâm cặp |
– |
TRB-32 |
|
|
Tốc độ di chuyển nhanh (m/phút) |
– |
30 (X/Z) |
|
| Đầu Rơ-vôn-ve thay thế |
Số dao tiện |
– |
4 |
|
Động cơ servo (kw) |
– |
3. 5 (Trục chính)、1(Y/Z) |
|
|
Số dao hướng trục |
– |
4 |
|
|
Động cơ servo dao chiều hướng trục (kw) |
– |
0.75 |
|
|
Dao hướng trục lớn nhất |
– |
6000 |
|
| Các thông số khác |
Động cơ bơm chất làm nguội (HP) |
3/4 |
3/4 (Sub spindle 1/4) |
|
Kích thước máy (L x W x H mm) |
1610 x 1860 x 1920 |
2420 x 1500 x 1935 |
|
|
Khối lượng tịnh (kgs) |
2,500 kgs |
3, 800 kgs |
|
